En una planta de procesamiento de minerales, cada etapa condiciona a la siguiente. Desde la entrada del material hasta su almacenamiento y expedición, el comportamiento del sólido, la capacidad de los equipos, los sistemas de transporte y la propia configuración de la planta forman parte de un mismo proceso.
Granulometría, humedad, abrasividad, densidad aparente, caudal o generación de polvo afectan directamente al diseño de la instalación. Por eso, optimizar una trituradora, una cinta transportadora o un silo de forma aislada no garantiza mejorar el rendimiento global.
La ingeniería de plantas de procesamiento de minerales debe analizar el conjunto: cómo entra el material, cómo se transforma, cómo se mueve, dónde se almacena y cómo sale finalmente de la instalación.
Conocer el mineral antes de diseñar la planta
El punto de partida no debería ser elegir un equipo, sino entender el comportamiento del material.
Dos minerales pueden requerir soluciones completamente diferentes aunque el caudal sea similar. La granulometría condiciona la trituración y el transporte; la humedad puede favorecer apelmazamientos; la abrasividad afecta al desgaste de equipos y revestimientos; y la densidad influye directamente en capacidades, cargas y estructuras.
También es importante estudiar cómo fluye el sólido. Un material cohesivo puede generar puentes o canalizaciones en una tolva, mientras que un mineral muy abrasivo puede provocar un desgaste acelerado en puntos de transferencia o cambios de dirección.
Por eso, variables como granulometría, humedad, densidad, cohesividad, abrasividad, ángulo de reposo y generación de polvo deben incorporarse a los criterios de diseño desde las primeras fases.
La instalación debe adaptarse al mineral, no al contrario.
Trituración, clasificación y transporte: un único sistema
La trituración permite reducir el tamaño del mineral hasta alcanzar las características necesarias para las siguientes etapas del proceso. Según la instalación, puede existir trituración primaria, secundaria y, en determinados casos, etapas adicionales de reducción de tamaño.
Sin embargo, la capacidad nominal de una trituradora no debería analizarse de forma aislada.
Si el equipo posterior no puede gestionar el mismo caudal, si existe una transferencia problemática o si la criba genera una recirculación excesiva, el incremento de capacidad no se traducirá necesariamente en una mayor producción global.
Lo mismo ocurre con la clasificación. Las cribas permiten separar diferentes granulometrías y dirigir cada fracción hacia la operación correspondiente, pero su rendimiento afecta directamente al resto del proceso.
El transporte de minerales conecta todas estas etapas y constituye uno de los puntos donde más incidencias pueden aparecer.
Cintas transportadoras, tornillos, elevadores u otros sistemas deben seleccionarse considerando no solo el caudal, sino también abrasividad, granulometría, velocidad, inclinación, distancia y mantenimiento.
Especial atención requieren los puntos de transferencia. En ellos se concentran cambios de velocidad y dirección del material, por lo que pueden aparecer desgaste, derrames, generación de polvo, acumulaciones y atascos.
Un buen diseño de chutes, caídas y transiciones permite que el mineral siga su recorrido de manera más estable y reduce problemas que, con el tiempo, pueden acabar provocando paradas no planificadas.

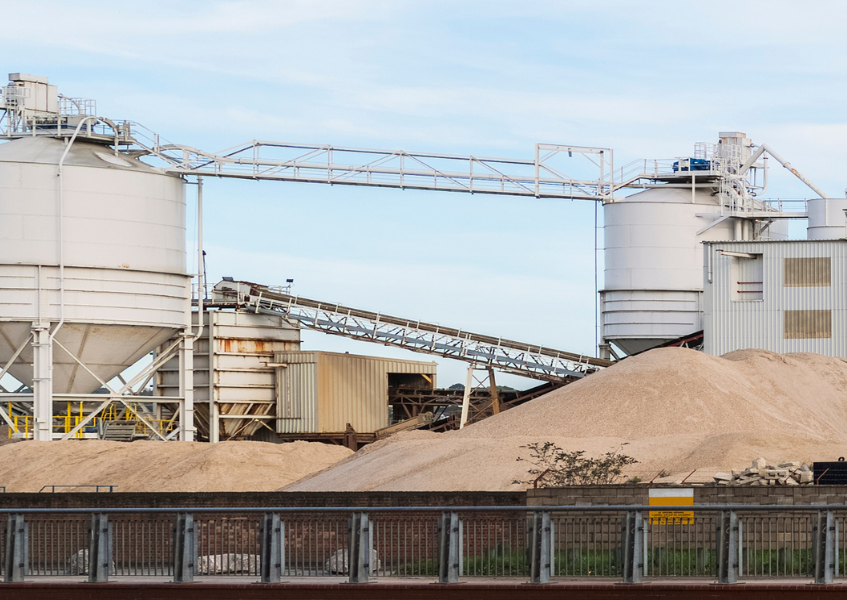

Tolvas y silos: almacenar también es ingeniería
El diseño de tolvas y silos no consiste únicamente en calcular cuánto material cabe en su interior.
El reto aparece cuando ese material tiene que salir.
Una geometría inadecuada o una descarga mal dimensionada puede provocar formación de puentes, canalizaciones, compactación o un flujo irregular. Cuando esto ocurre, el problema se transmite inmediatamente al equipo situado aguas abajo.
Por ello, el diseño debe considerar tanto la capacidad de almacenamiento como el comportamiento real del mineral.
También debe contemplarse la integración con alimentadores, transportadores, sistemas de pesaje y elementos de control.
En una planta industrial, un silo no es un elemento independiente. Forma parte del equilibrio del proceso y puede actuar como pulmón entre diferentes etapas, absorber variaciones de producción o convertirse, si está mal diseñado, en un nuevo cuello de botella.
Polvo, estructuras y mantenimiento: diseñar pensando en la operación
Mover y procesar minerales genera condiciones que deben controlarse desde la ingeniería.
El polvo aparece especialmente en trituración, cribado, descargas y transferencias. Además de afectar a las condiciones de trabajo, puede provocar suciedad, pérdidas de producto, desgaste adicional y mayores necesidades de mantenimiento.
Por ello, el diseño debe estudiar confinamiento de puntos de caída, sellado, captación localizada y accesibilidad para limpieza e inspección.
Cuando las características concretas del polvo puedan generar una atmósfera explosiva, será necesario estudiar específicamente el riesgo y aplicar las medidas correspondientes. No todos los polvos minerales presentan riesgo ATEX, por lo que debe evaluarse cada producto y proceso.
La integración estructural es otro aspecto clave.
Tolvas, silos, transportadores y equipos de trituración transmiten cargas a estructuras, plataformas y soportes. Además de las cargas estáticas, pueden existir vibraciones y esfuerzos dinámicos que deben incorporarse al cálculo.
Y hay una cuestión que en ocasiones recibe menos atención: el mantenimiento.
Una instalación puede funcionar correctamente y, sin embargo, resultar difícil de operar si no existen accesos adecuados para inspeccionar un rodamiento, sustituir un motor o intervenir en una transferencia.
Diseñar pensando en la operación futura permite reducir tiempos de intervención y mejorar la mantenibilidad de la planta.
Plantas existentes: diseñar sobre la realidad, no sobre planos antiguos
En muchas plantas de procesamiento de minerales, la documentación disponible no refleja completamente la situación actual.
Años de modificaciones, ampliaciones y reparaciones pueden generar diferencias importantes entre los planos y lo que realmente existe en campo.
Esto se convierte en un riesgo cuando se quiere instalar un nuevo equipo, modificar una línea o aumentar capacidad.
El escáner láser 3D permite capturar la geometría real de la planta mediante una nube de puntos y utilizar esa información como base para el diseño.
A partir de ella es posible estudiar nuevas implantaciones, comprobar espacios disponibles, analizar accesos y detectar interferencias entre equipos, estructuras, transportadores o instalaciones existentes.
El valor del modelado 3D no reside simplemente en visualizar la planta. Su utilidad está en anticipar problemas antes de llegar al montaje.
Trabajar sobre la geometría real reduce la incertidumbre en proyectos de ampliación, revamping o modificación de instalaciones existentes y facilita la coordinación entre las distintas disciplinas de ingeniería.
De la producción a la expedición: una visión integral del proceso
El proceso no termina cuando el mineral ha alcanzado la granulometría o características deseadas.
Todavía debe almacenarse, dosificarse y expedirse.
Silos finales, transportadores de salida, sistemas de pesaje, carga de camiones y otros elementos deben integrarse con el resto de la instalación para evitar que la expedición se convierta en una limitación de capacidad.
Por eso, una planta de procesamiento de minerales debe analizarse desde el principio hasta el final.
Ingeniería de procesos, estructuras, obra civil, electricidad, instrumentación y control, seguridad industrial y modelado 3D deben trabajar de forma coordinada.
En NIROSA abordamos los proyectos desde esa visión integral, combinando ingeniería básica y de detalle, ingeniería de procesos, cálculo de estructuras e instalaciones, escaneado láser 3D, BIM, instrumentación y control y gestión de proyectos EPC/EPCM.
El objetivo no es incorporar equipos de forma aislada, sino conseguir que toda la instalación funcione como un sistema coherente.
Desde la trituración inicial hasta la expedición, cada decisión afecta al conjunto. Analizar el proceso completo permite identificar cuellos de botella, mejorar la integración de los equipos, facilitar el mantenimiento y reducir incertidumbres antes de llegar a obra.
Si estás estudiando la ampliación, modernización o rediseño de una planta de procesamiento de minerales, NIROSA puede analizar la instalación desde el proceso y la geometría existente hasta su implantación y puesta en marcha.
